レーザトリミング加工システム LS-C6Aシリーズ

カテゴリ
レーザ応用技術
製品分類
レーザ加工機
6軸多関節ロボットとCO2レーザの組み合わせにより、レーザカット、レーザトリミングの高速ファインカットを実現します。多関節ロボットの搭載により、様々な形状のワークの加工はもちろん、複雑なワークの3次元加工も可能で、汎用性の高さが特長となっています。加飾フィルムのトリミング加工や樹脂成型部品の切断等に最適なレーザ加工システムです。

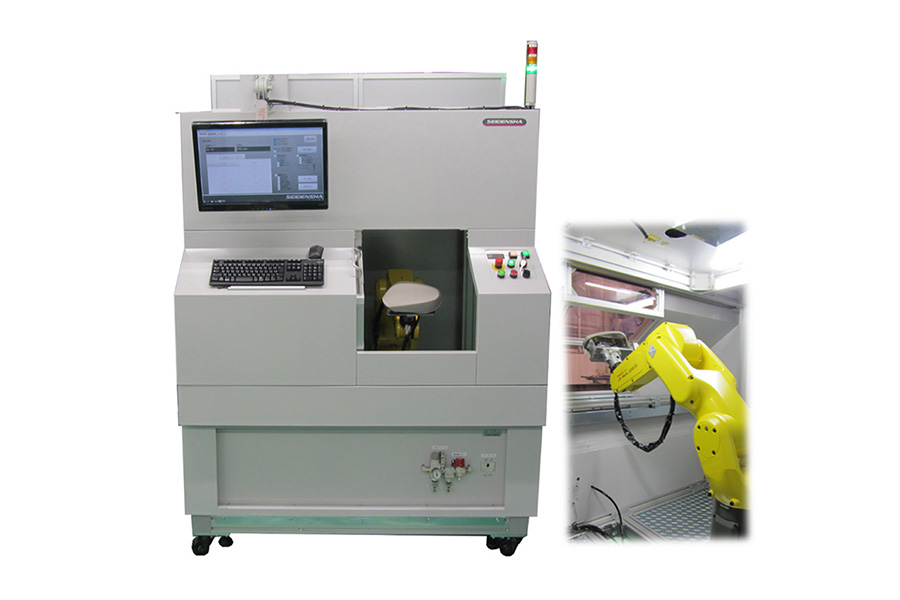

レーザトリミング加工システム LS-C6Aシリーズ
レーザトリミング加工システム LS-C6Aシリーズ
レーザトリミング加工システム LS-C6Aシリーズ
レーザトリミング加工システム LS-C6Aシリーズ
レーザトリミング加工システム LS-C6Aシリーズ

製品の特長

・多関節ロボットによる高い汎用性
・トリミング加工に最適化されたシステム設計
・30W~400W機まで豊富にラインアップ
・ワークのサイズおよび治具重量により、適切なロボットを選定

カタログダウンロード(会員様専用サービス)

詳細

多関節を活かしてフレキシブルに対応

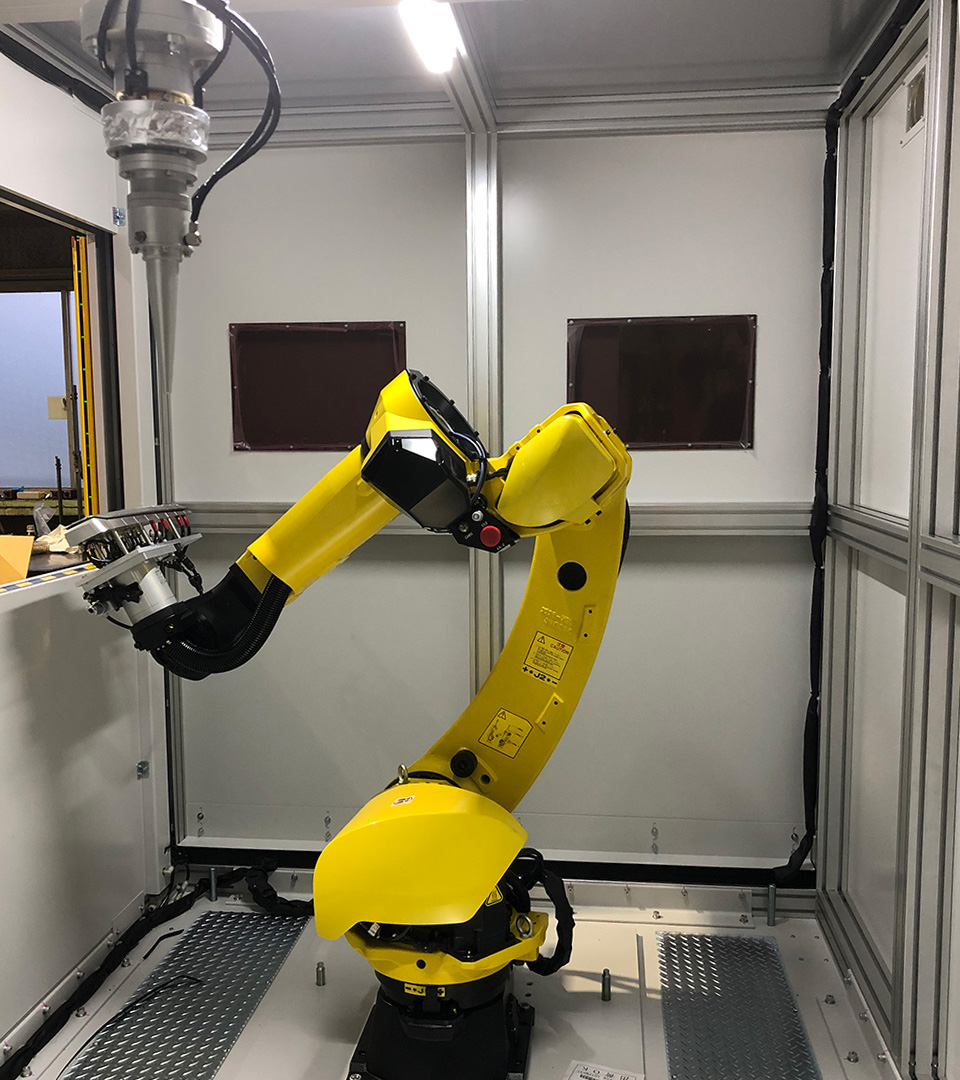

6軸ロボットでワークを動作させることにより、様々な形状のワークに対応することができます。

トリミング加工に最適化されたシステム設計

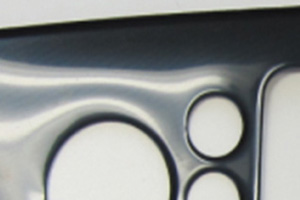

表皮や加飾フィルムのトリミング(不要部位の切断)に最適化されており、素材(樹脂)の同時切断も可能です。

JIS C6802に準ずるセーフティロック

レーザ製品の安全規格に準じた設計により、安心してご使用頂けます。

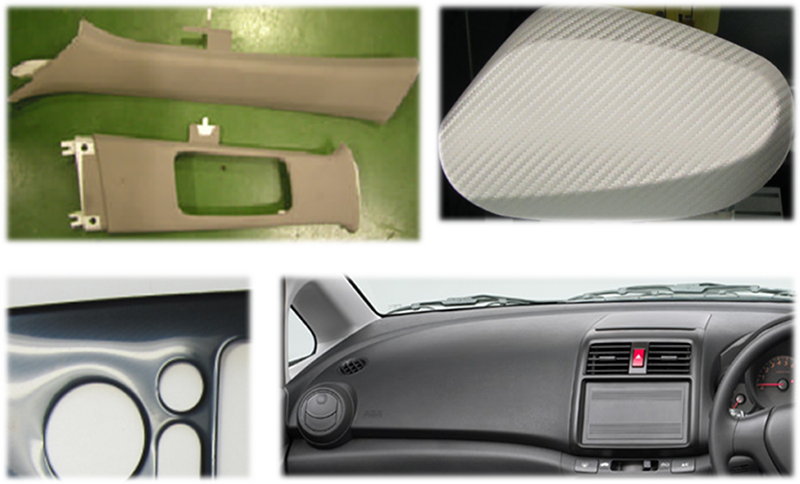

加飾フィルム・加飾シートなどの トリミング加工 に多く用いられます。その他、車部品のピラー表皮、フェンダー、インパネ表皮など複雑な形状のトリミングや穴あけ加工を得意とします。

代表的なアプリケーション

■自動車
内装部品(ピラー・フェンダー・インストルメントパネル)の表皮トリミングや穴あけ
■デコレーション
加飾フィルム・加飾シートのトリミング加工

代表的なアプリケーション

型式 LS-C6A0307 LS-C6A1025
レーザ種類 CO2レーザ
波長(μm) 10.6
出力(W)
30 100
クラス 4
冷却方式 空冷 水冷
サイズWxDxH(mm) 1460x1400x1900 1100x2440x2300
質量(kg) 2000 2500
電源(V) AC200 AC200
その他ユーティリティ ドライエア供給(0.5MPa)
集塵ユニット
ドライエア供給(0.5MPa)
チラーユニット
集塵ユニット

※記載されている製品は、予告なく仕様・寸法が変更になる可能性がございます。

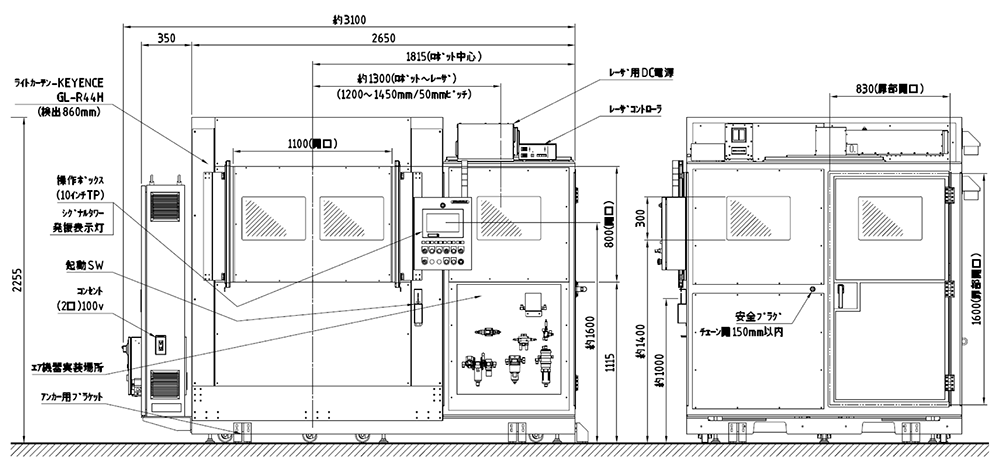

参考外観図

参考外観図
  • レーザ発振器・電源
  • 6軸多関節ロボット
  • 導光システム
  • レーザコントローラー
  • トーチユニット or ガルバノスキャナユニット(オプション)
  • ビームシャッタユニット
  • レーザ発振表示灯
  • 安全カバー
  • 集煙ブロア
  • 制御盤/操作盤

オプションパーツ

・ガルバノスキャナユニット
・レーザパワーメーター
・各種受治具
・XYコンパスユニット
・集塵機
