製品詳細

カスタム仕様 大型製品加工用左右スライド機

カテゴリ
高周波応用技術
製品分類
高周波ウェルダー
スライドテーブル付きの大型製品溶着用カスタムモデルです。
左右スライドテーブルの移動、プレスの下降・上昇までを完全自動化することで作業効率を大幅に向上させます。溶着加工は、発振、冷却共にタイマー設定と同調ダイアルの操作によって電子制御され、極めて均質な加工を行うことが可能です。

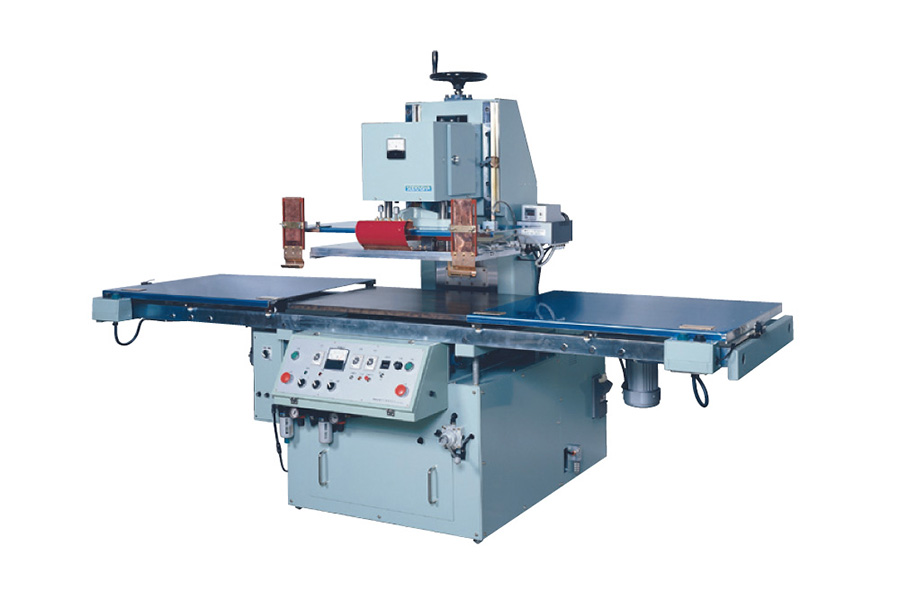

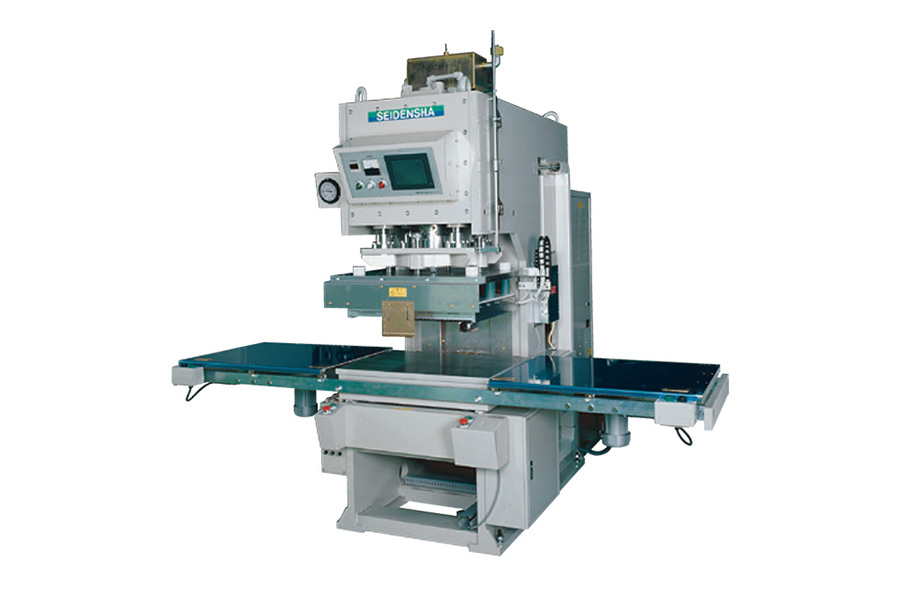

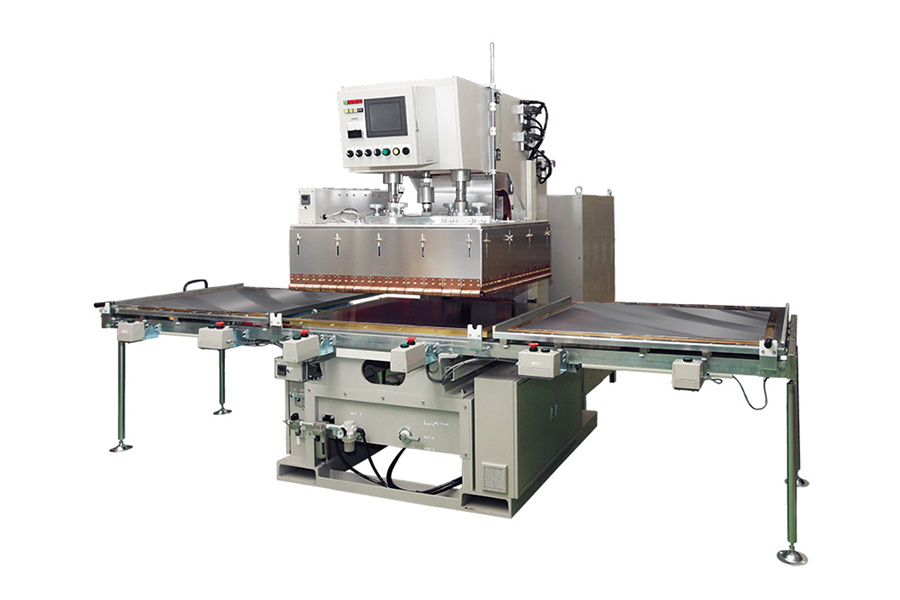

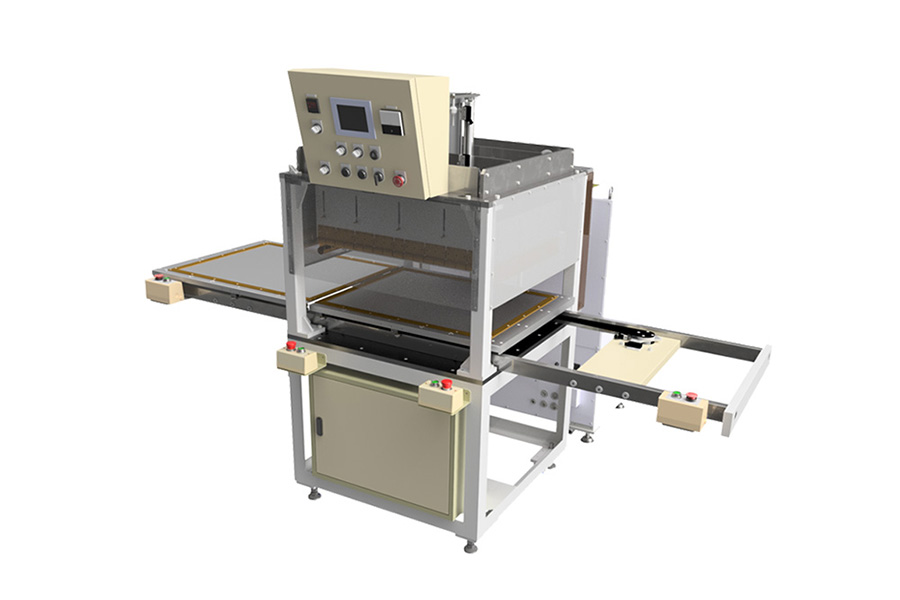

カスタム仕様 大型製品加工用左右スライド機
カスタム仕様 大型製品加工用左右スライド機
カスタム仕様 大型製品加工用左右スライド機
カスタム仕様 大型製品加工用左右スライド機

製品の特長

・ご要望に応じたカスタマイズ
・左右で別の金型をセット可能
・自動同調、ヒータ搭載でオレフィン素材にも対応可能
・最大15kWの発振器にて対応可能
・標準機のオプションラインアップにも対応可能

カタログダウンロード(会員様専用サービス)

詳細

※カスタム機での一例です。詳細はお問合せください。

静音式超高感度スパーク防止装置付

当社が開発した特許に基づく画期的な方式により、スパーク発生の予兆を検知して発振を停止させることにより、金型や定盤、製品の損傷を防ぎます。

電磁カウンタ

生産数のカウントが可能です。

誤発振防止装置

指を挟んだ状態など、プレスストロークが溶着面か10㎜以上離れた状態では発振を開始せず事故を防止します。

自動同調

生産中の材料厚さ、環境温度変化に対応し安定した溶着条件を維持します。(手動同調も設定可能)

上部電極用ヒータ

50~150℃の温度設定に対応。オレフィン素材の溶着にも対応します。

発振器保護機能

発振器の定格を超えた電流が流れると発振を即座に停止し、発振器の故障を防ぎます。


大型機

中型機

発振器一体型

アプリケーション

■大型製品
自動車内装部品・文具・日用品の大型製品
■専用機
布帛とビニールの溶着・合成皮革
