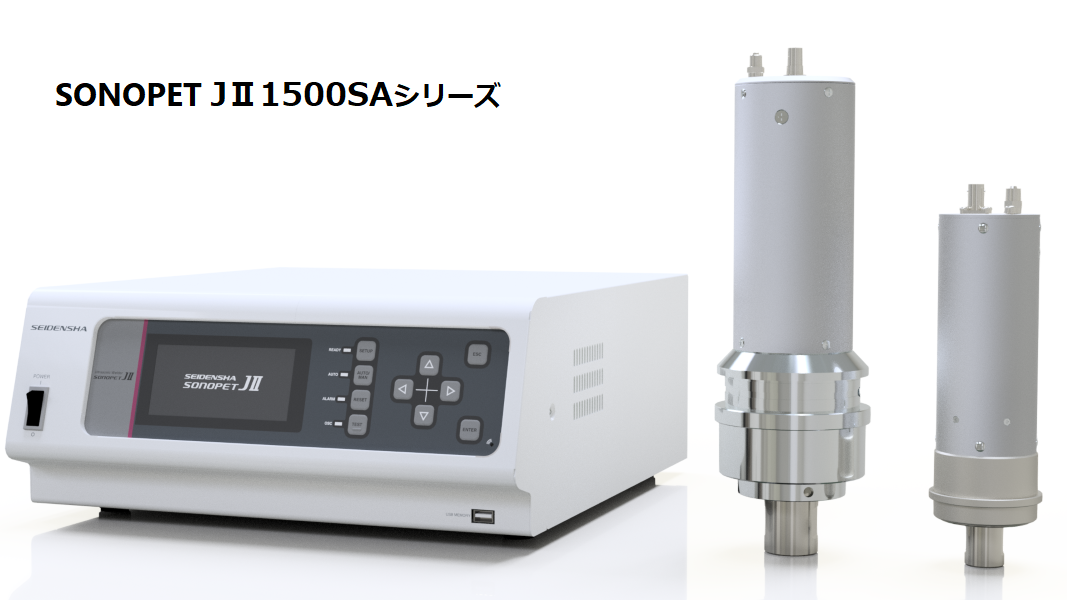

超音波溶着機 SONOPET JⅡ1500シリーズ発振器ユニットモデル[SAタイプ]

[ : ]

1概要

カテゴリ

超音波応用技術

製品分類

超音波ウェルダー発振器ユニットモデル

小型～中型ワークの溶着に適した発振器ユニットです。自動機への搭載を容易に行うことができます。多彩な溶着モードとデジタル定振幅制御により安定した溶着品質を確保します。パネル操作に加え、溶着管理ソフトウェアとの連動で溶着グラフ表示や歩留まりの確認も可能。成形品の伝達溶着、シートや不織布の直接溶着、カシメ、インサート、スポット、ピアス、ゲートカット、トリミングなど幅広い用途に利用できます。オプションにより、産業用ネットワーク通信への対応も可能です。

2製品の特長

・産業用ネットワーク対応可能（EtherNet/IP・CC-Link IE・CC-Link）
・Bluetooth通信対応
・デジタル定振幅制御による溶着の安定性
・多彩な溶着モードの組み合わせ
・溶着条件記憶や溶着結果の保存

3製品詳細

主な機能

		SAタイプ
発振制御	時間（1ms分解能）エネルギー（0.001J分解能）ピークパワー（1W分解能）	●
	沈み込み（1μm分解能）	✕
	AND/ORの組み合わせ制御	●
	連続発振	●
NG項目	時間、エネルギー、ピークパワー	●
	沈み込み、荷重、保持沈み込み、総沈み込み	✕
	保持時間、総距離	✕
エラー判定		✕
保持制御設定		✕
ソフトウェア、アプリ		溶着管理ソフトウェア J-Tool（PC）、操作アプリ JⅡ Plus（Bluetooth）

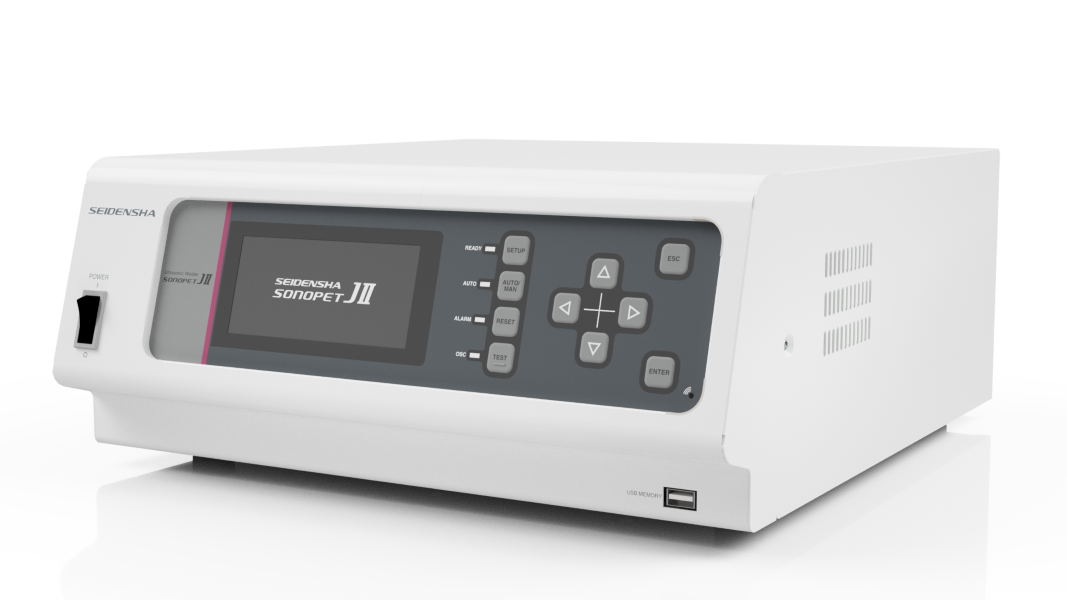

SAタイプ発振器

デジタルPLLによる周波数自動追尾制御

高速・高性能なデジタル信号処理による発振周波数の自動追尾方式を採用し、安定で信頼性の高い発振制御を実現しています。

周波数サーチ機能

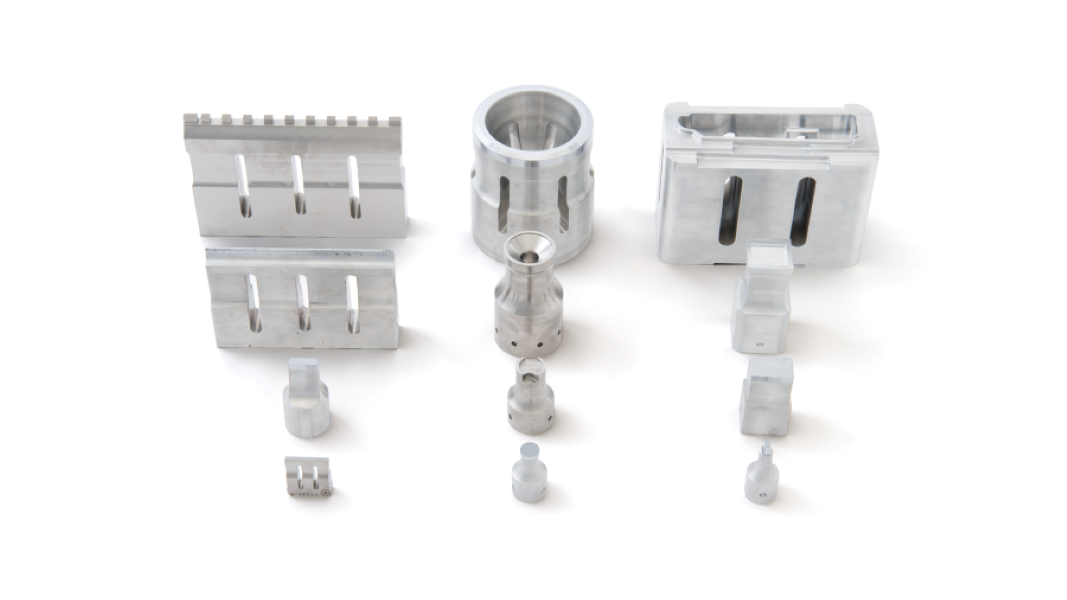

工具ホーンや使用環境に合わせた最適な発振周波数を、発振器のパネル操作や外部信号により自動的に探索して設定します。また、発振開始の周波数を任意に設定することもできます。

多彩な溶着モードの組み合わせ

時間、エネルギー、ピークパワーの単一もしくは組み合わせ制御（AND/OR制御）が可能です。また、連続発振など多彩なモード設定による溶着制御が可能です。

多様な保護機能

様々な異常検出機能により、発振器と振動部ユニットを保護します。

産業用ネットワーク対応可能

従来の外部I/Oも選択可能ですが、EtherNet/IPや、CC-Link IE、CC-Linkなどの産業用ネットワークを活用することで、省配線化やデータの一元管理による生産性の向上に貢献します。

省配線の実現

拡大する[ : ]

生産性の向上

拡大する[ : ]

デジタル定振幅制御による溶着の安定性

負荷時の工具ホーンの振幅を一定に保つことにより、溶着やカシメの安定性を向上させ、溶着時間を短縮することができます。また、デジタル制御により振幅の挙動を調整する事も可能です。

効果のイメージ

デジタル・パラメータ設定によるメンテナンス

発振器内部のアナログ調整を排除することにより、迅速な保守サービスに対応します。

溶着条件記憶や溶着結果の保存

最大32通りの溶着条件を発振器内部で記憶可能。また、溶着結果は850万件以上の保存が可能です。

VFDによるユーザインターフェース

表示言語は日本語、英語、中文に対応しています。

通信ポート

溶着管理ソフトウェアとの接続^※1により、装置の状態監視や溶着条件設定、溶着データの収集が可能です。また、USBメモリ^※2を使用して溶着データの収集もできます。
※1 EthernetまたはUSB Type-B
※2 USB Type-A

Bluetooth通信対応

スマートデバイスとの接続が可能。状態監視や溶着条件の簡易設定を行うことができます。

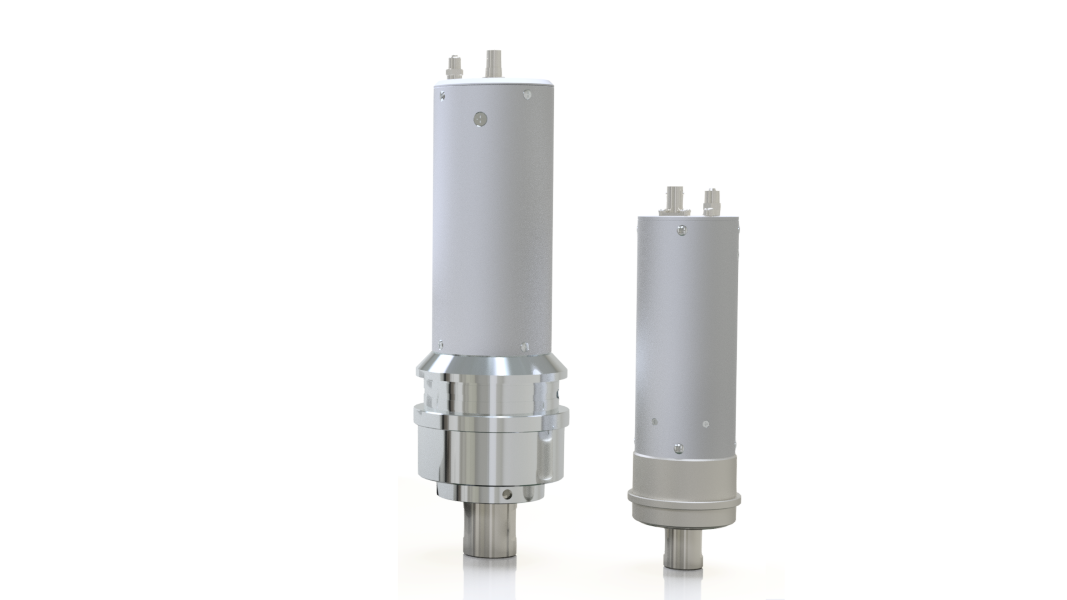

Mタイプ振動部ユニット（自動機組み込みタイプ）

安定した超音波発振出力

冷却エアの継手を標準搭載し、使用環境の影響を受けやすい超音波振動部を冷却することで安定して使用できるようにしました。長時間の発信や高速繰り返し溶着など、様々な用途に対して安定した性能を維持することができます。

メタルケースフルカバー仕様

振動部ユニットは堅牢なジュラルミンケースでカバーされ、衝撃や傷、ほこりなどから振動部を守ります。また、高電圧を発生する部分の露出がなく、安全に取り扱うことができます。

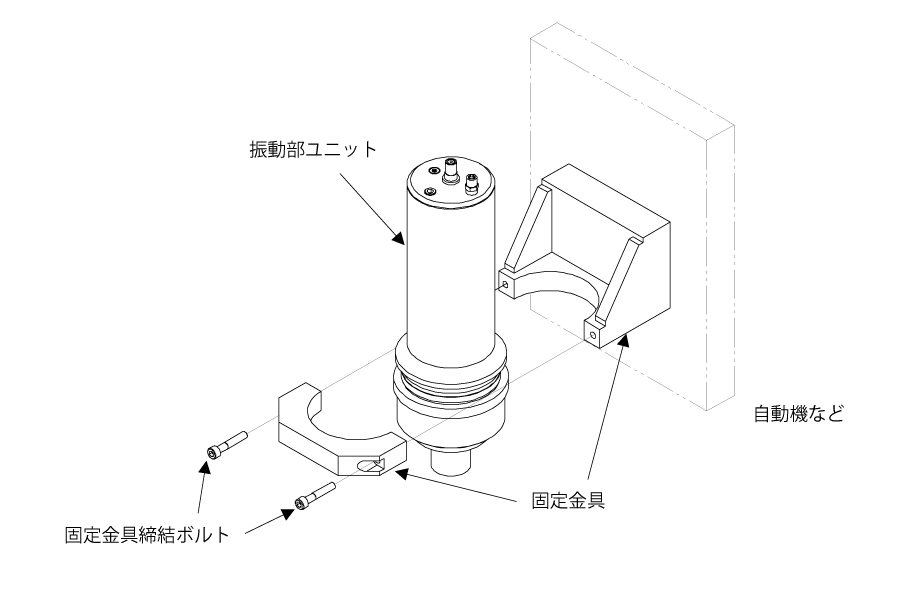

設置と接続が簡単、安全

発振器とのケーブル接続には高電圧用の同軸コネクタを使用しています。このため、自動機への設置やユニット交換などの作業を、容易かつ安全に行うことができます。

組み込み事例

超音波溶着機を使用している業界は幅広く、自動車の部品や各種容器、医療機器、生活用品、玩具、家電の溶着などに用いられています。
成形品の伝達溶着、シートや不織布の直接溶着、カシメ、インサート、スポット、ピアス、ゲートカット、トリミングなど幅広い用途に利用が可能です。
直交ロボットや多軸ロボットなど、自動化生産ラインへの組み込みに対しても柔軟に対応できます。

不織布マスク溶着ライン

マスク本体の連続溶着や断続溶着のラインに組み込まれています。

クロスフローファン溶着設備

1段ずつ積み上げながら溶着を行う設備です。

プラスチック段ボール溶着設備

プラスチック段ボールの組立溶着工程で使用されています。

アプリケーション

自動車

ドアトリム・ルーフ・エンブレム・フロアマット・ピラー・サンバイザー・リフレクタ・フォグランプ・パーキングブレーキ・シートベルトなど

医療/衛生

マスク・ガウン・ダイアライザー・歯ブラシ・おむつ

電機・電子

冷蔵庫・掃除機・洗濯機・加湿器・浄水器フィルター・冷水筒・ファン・コネクタカバー

包装・容器

プラダン・化粧品容器・エアゾールボトル・各種フィルム

日用品

クリアファイル・インクカートリッジ・オフィスチェア・ボールペン・玩具

発振器

発振器	JⅡ1510	JⅡ1530
タイプ	SA
発振周波数(kHz)	19.15	28.5
最大出力(W)	1500
連続出力(W)	600
電源入力(V)	AC200～240（単相）
外形寸法W x D x H(mm)	370×420×150
質量(kg)	約10
規格適合	国内電波法／CEマーキング（EMC指令・低電圧指令）／FCC

※記載されている製品は、予告なく仕様・寸法が変更になる可能性がございます。

振動部ユニット

振動部ユニット	JT1510	JT1530
タイプ	M
対応周波数(kHz)	19.15	28.50
本体直径(mm) ※クランプ取付範囲（突起部含まず）	85	62
本体長さ(mm) ※突起部含まず	320	233
質量(kg)	約3.5	約1.2
対応発振器	JⅡ1510	JⅡ1530
