レーザ樹脂溶着システム LS-W100

カテゴリ
レーザ応用技術
製品分類
レーザ溶着機
空冷式レーザ発振器を搭載したオールインワンパッケージの樹脂溶着装置です。レーザ溶着に必要な、レーザ駆動ユニット、ワーク加圧ユニット、安全機構などを全て装備しております。
ワークに合わせた治具を制作するだけで、実験機としても生産機としてもご使用いただけます。
レーザ樹脂溶着システム LS-W100

製品の特長

・溶着に必要な機能を全て搭載したオールインワンシステム
・多品種少量生産にも最適な高い汎用性
・カスタマイズにも柔軟に対応

カタログダウンロード(会員様専用サービス)

詳細

ガイド光

レーザ光の照射位置を示すガイド光でのサポート機能です。

庫内監視モニタ

レーザ照射中の状態を確認することができます。

レーザヘッド3軸駆動

XYZの3軸直交ロボットを搭載し、形状に合わせた走査が可能です。

JIS C6802に準ずるセーフティロック

レーザ製品の安全規格に準じた設計により、安心してご使用頂けます。

レーザ溶着に必要な、レーザ駆動ユニット、ワーク加圧ユニット、安全機構などを全て装備しております。ワークに合わせた治具を制作するだけで、実験機としても生産機としてもご使用いただけます。NCプログラムにより、様々な加工軌跡を1台の装置で行える為、多品種少量生産にも適しております。

大型ワーク用特注機の例

ワークサイズ2000mm×1000mmの外周溶着が可能な特注システムです。加圧を均一にかけるための専用加圧機構を搭載し、安定した溶着を実現しました。小型から大型のワークまで、お客様のワークサイズに応じた、最適な装置をご提案いたします。

代表的なアプリケーション

■自動車
ランプ・センサーのケーシング
■医療
ウェルプレート
■家電
送風ファン

型式 LS-W100
レーザ種類 半導体レーザ
波長(nm) 940
出力(W) 100
クラス 1
冷却方式 空冷
開口寸法WxD(mm) 150x150
サイズWxDxD(mm) 680x1000x1800
質量(kg) 500
電源 AC200V
その他ユーティリティ ドライエア供給(0.5MPa)

※記載されている製品は、予告なく仕様・寸法が変更になる可能性がございます。

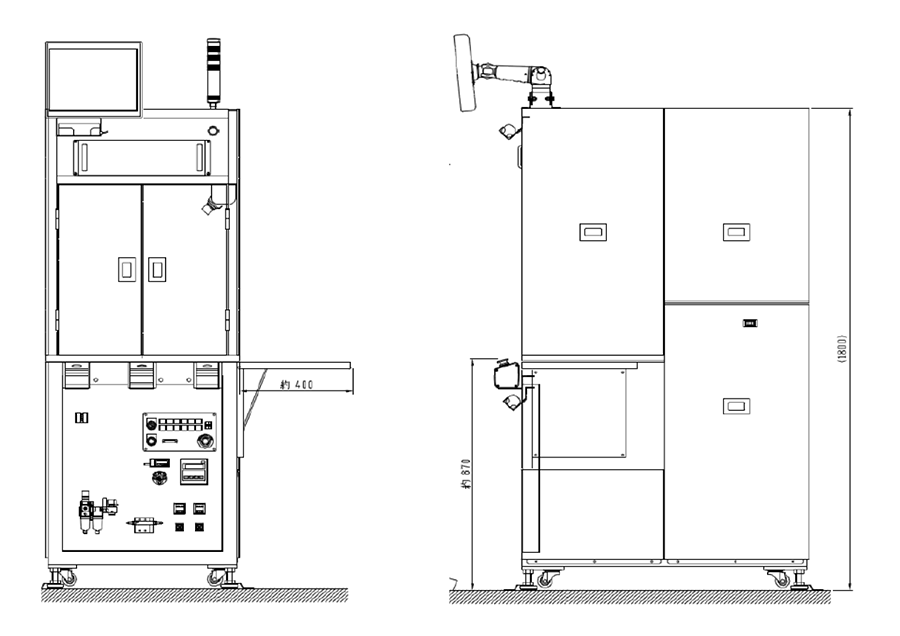

参考外観図

  • レーザ発振器
  • ファイバー
  • レーザヘッド
  • 3軸直交ロボット
  • ワーク加圧機構
  • 架台・安全カバー
  • 操作BOX
  • エア機器
  • ノートPC・PC用テーブル
  • 内部監視用カメラ・モニタ

オプションパーツ

・パワーメーター
・実荷重監視機能
・加圧時高さ監視機能
・同軸カメラ
・速度比例制御機能
・プロセスコントロール機能(パイロメータ)
・発振器出力変更(150W)
