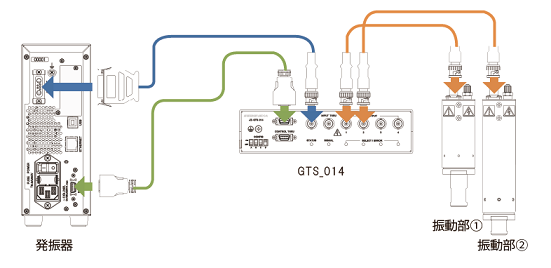

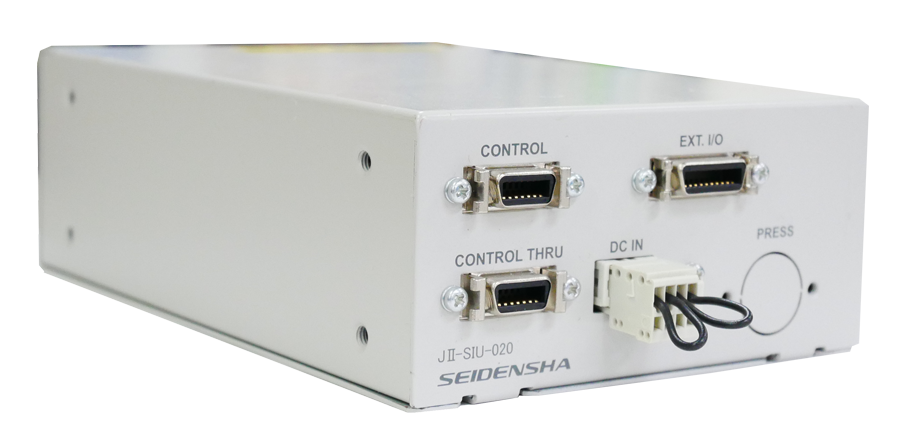

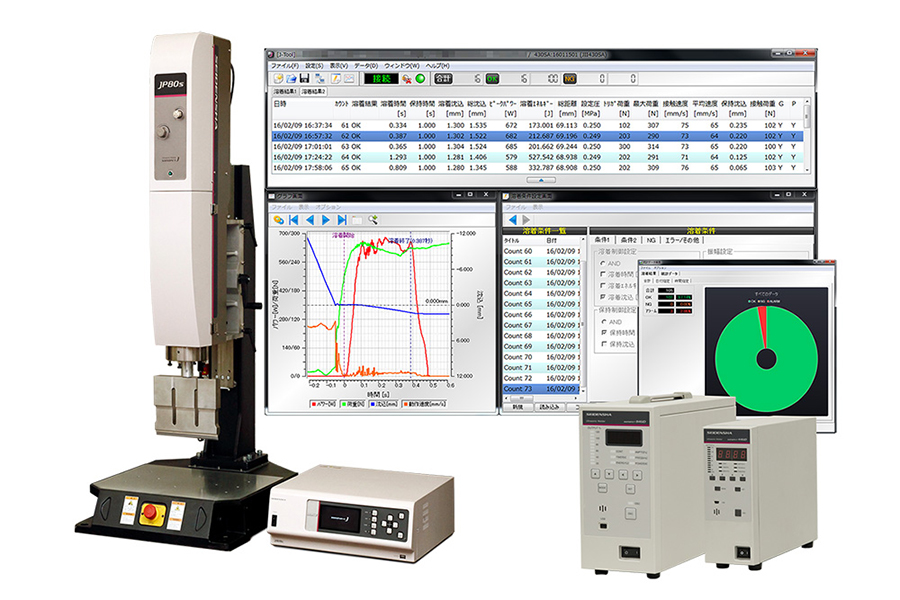

小型発振器ユニット用 振動部切替器 JⅡ-GTS

切替なし【全箇所同時溶着可能】

溶着１箇所につき発振器を１台準備する必要があります。同時に全ての溶着を開始出来るため、マシンサイクルを最も短くできる構成ですが、発振器設置用の棚が必要になるなど、導入時のコストが大きくなる傾向にあります。

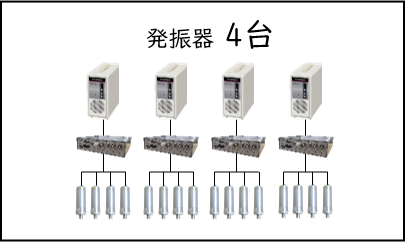

4箇所切替【4箇所同時溶着×4回】

発振器１台につき４箇所を切替えて溶着する場合です。要求されるマシンサイクルとコスト面のバランスによって切替数を決定します。振動部切替と同時に溶着条件の切替も可能です。

発振器最小数化【1箇所溶着×16回】

発振器を最小限にし、導入コストの低減を最優先する場合です。その代わり、1箇所ずつ溶着していくのでマシンサイクルは最も長くなります。

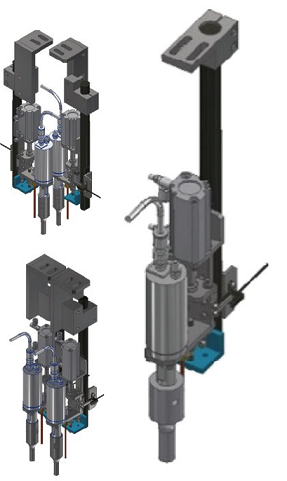

「多軸ユニット」とは・・・
複数個所を同時並行または切り替えながら溶着する際に振動部を設置するために必要となるユニットです。

シリンダー式

レギュレータにより個別に圧力調整ができるため、精密部品の溶着など圧力管理が必要な部分に使用します。

• ロボット個体差に対する圧力条件の微調整が可能
• 主にボスカシメを行う際に使用

バネ加圧式

細やかな圧力管理を必要としない場合に使用します。
ユニット毎の加圧用エア回路を必要としないため、導入コストを抑えることも可能です。

• 低圧で溶着する部位に使用
• エア回路を使用しないため、低価格で製作可能
• 主に吸音材の溶着に使用

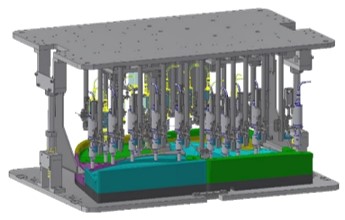

カセット（上下治具）

「カセット」とは・・・
多軸ユニットを搭載した上治具と製品をセットする下治具を組み合わせた状態です。
［採用例］
バックドア（リアゲート）・ドアトリム・ラゲッジサイド（リアサイド）・吸音材

カセットの段取り替えで複数種の型に対応可能
　装置内のダイリフターによりスムーズな入れ替えが可能です。
ポカヨケ対応
　カセット内にセンサを設置し、セットミスによる製品不良を防止します。
周波数違いや他工法の同時使用が可能
　28kHz/39kHz(超音波)の混在設計が可能です。
　また、インパルスウェルダーを併用することも可能です。
産業用ネットワークにも対応
　EtherNet/IPや、CC-Link IE、CC-Linkなどのモジュールをオプションで追加可能です。
　データ通信規格の統一や大幅な省配線化に貢献します。

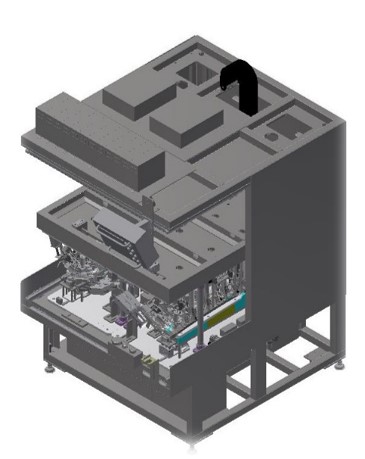

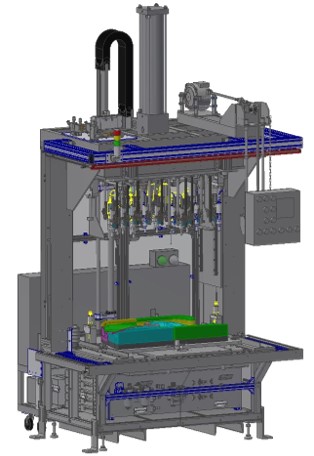

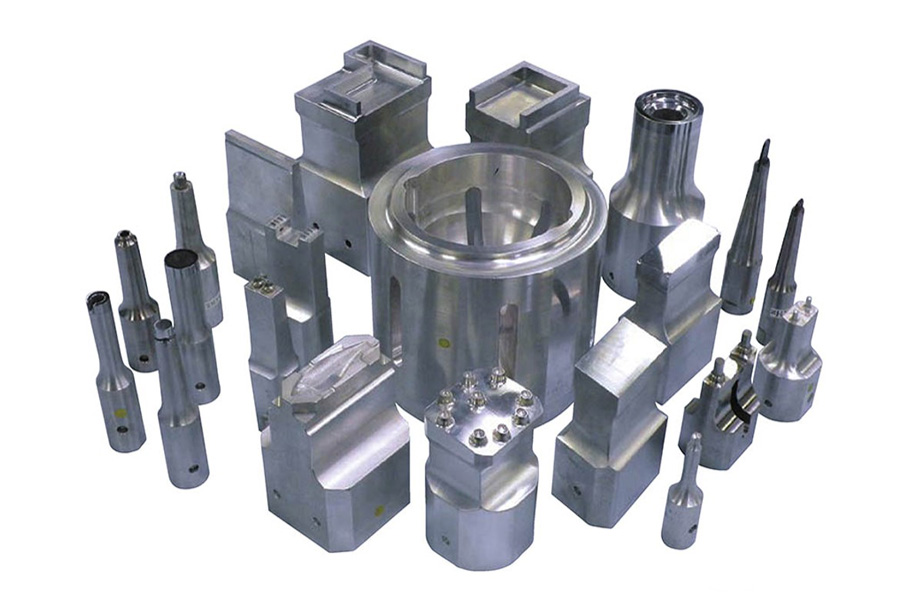

超音波多軸溶着機

• 複数のホーンを並べ、１度に多打点の溶着を行うことによりサイクルタイムの短縮に貢献します。

［採用例］
バックドア（リアゲート）・ドアトリム・ラゲッジサイド（リアサイド）・吸音材

超音波表皮巻き込み機

• 溶着部周囲への熱影響が少ない
• 作業スペースの縮小（塗布ベース、乾燥炉工程が不要）
• 生産終了後洗浄などの工数を削減可能

［採用例］
フロントピラー・ドアトリム・サンバイザー・アームレスト
